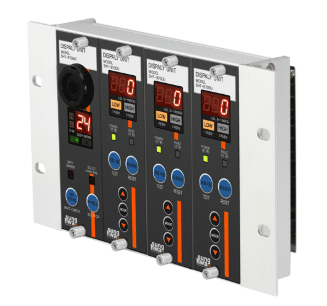

SHT-970MU.DU(S) Rack Type

■ MULTI CHANNEL UNIT MONITOR
■ 규격(MODEL) : SHT-970MU.DU(S) Rack(Panel insert) Type

제품의특징 (FEATURES)

◉ 1회로부터 다회로용 설계
◉ SMPS 회로로 구성하여 국내, 해외용으로 전압, 주파수에 관계없이 사용
◉ 마이크로 프로세스를 적용하여 가스 누출, 고장 등을 연산 판독하는 인공지능형 가스 경보 수신기
◉ 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
◉ Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
◉ 전자파 장애 검증필
◉ 현장에 설치된 가스 검지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시 및 위험시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기

사양 (SPECIFICATION)

| 제품 규격(Model No.) | SHT-970MU.DU(S)
| 측정 가스(Measuring gas) | LNG, LPG, 가연성 가스(Flammable GAS), 유독성 가스(Toxic GAS)
| 측정 범위(Measuring range) | 0~100%(LEL) – 가연성 0~PPM – 유독성(유독성 가스별 범위 참조), 0~30%(Vol) – 산소(O2)
| 입력 신호(Input signal) | 4~20mA.DC
| 측정 표시(Measuring display) | 3digit FND Digital display, Two stage alarm(1st, 2nd) – 전면(Front) 임의 설정(경보점 변경) (농도 범위 값 변경)
| 응답 속도(Response time) | 5~45초(목적 가스별 응답 속도)
| 출력 신호(Output signal) | 4~20mA.DC, Relay contact(H.HH) – 공통, 개별(독립) 12V.DC(H.HH) – 공통, 개별(독립)
| 경보 음량(Alarm Sound) | 90dB 이상
| 작동 온도/습도(Operating Temp´/Humi´) | -20℃~+40℃/85% RH
| 작동 전원(Operating power) | 220/110V.AC, 50/60Hz
| 소비 전력(Consumption electric power) | 4.8W
| 설치 방식(Mounting type) | Rack(Panel insert) Type
| 외형 치수(Dimension) | 3회로 – 219(W) × 132(H) × 35(D), 9회로 – 463(W) × 132(H) × 35(D)
| 무게(Weight) | 3회로 – 0.85Kgs, 9회로 – 1.9Kgs
