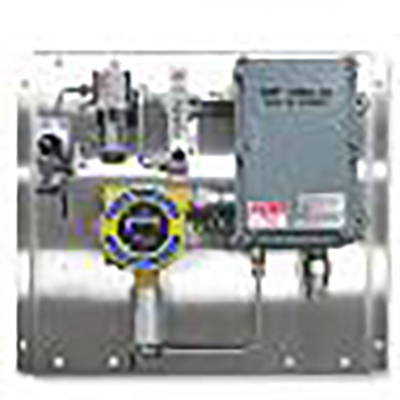

QM-9000D(SU)

■ 4~20mA.DC(Transmitter), RS-485 Modbus 통신 or HART 통신(Option)
■ FND 현장지시형(FND LOCAL DIGITAL DISPLAY)
■ 대기 확산식 검지기(모델 : QM-9000D) SERIES를 응용, Diaphragm pump를 적용하여 확산식 검지기를 설치하기에 어려운 현장에 적합한 경제형 검지기
■ 규격(MODEL) : QM-9000D(SU)

제품의특징 (FEATURES)

◉ 잠재적인 가스 누출 위험 지역에서 주변 분위기 가스를 연속적으로 검지
◉ 고성능 펌프 내장형으로 가스 누출을 신속하게 검지
◉ RS-485 Modbus(Isolated) Serial 통신 및 Hart 통신으로 Field-Bus Network 구성
◉ 고휘도 LED Flash Warning Light 기능
◉ HEATER & WATER 자동 배출 장치를 제외한 경제형 검지기
◉ Cover를 열지 않고 마그네틱 키 또는 컴퓨터 모니터링 시스템에서 1:1 송수신 방식의 원격 교정 및 프로그램 설정
◉ 내압방폭구조

사양 (SPECIFICATION)

| 제품 규격(Model No.) | QM-9000D(SU)
| 측정 가스(Measuring gas) | 가연성 가스(Flammable GAS), H2, CH4, C2H2, etc. 유독성 가스(Toxic GAS), CO, NH3, CL2, HCL, CO2, etc.
| 측정 범위(Measuring range) | 0~100%(LEL) – 가연성 0~PPM – 유독성(유독성 가스별 범위 참조) 0~30%, 0~100%(Vol) – 산소, 유기용제(VoC)
| 측정 방식(Measuring method) | 흡입식(Auto Sampling(Suction) type)
| 측정 신호(Measuring signal) | 4~20mA.DC(Transmitter) – 아날로그 Relay Contact(H.HH) or 24V.DC(H.HH) RS-485/Modbus – 디지털(Option) Hart 통신(Option)
| 측정 표시(Measuring display) | 4digit FND(LED) Digital & 4LED display(Power, H.HH, Fault) 고휘도 6LED Flash Warning Lighting 기능(16, Color Event)
| 응답 속도(Response time) | 15sec/90% Scale – Flammable [Suction line, Standard 15M] 10sec/90% Scale – VoC, O2 45sec/90% Scale – Toxic
| 통신 속도(Communication Transmission speed) | 38,400bps
| 허용 오차(Accuracy) | ± 3%/Full scale
| 작동 온도/습도(Operating Temp´/Humi´) | -30℃~+60℃/99% RH(Non-condensing) – Detector -40℃~+150℃/99% RH(Non-condensing) – Suction area
| 작동 전원(Operating power) | 21~31V.DC/500mA(Max)
| 흡입 유량(Suction Flow Rate) | 0~2,000ml/Min’, Max
| 흡입, 에어 배출 도관(Suction, Exhaust conduit) | 6MM
| 소비 전력(Consumption electric power) | 8W
| 케이블/전송 거리(Cable/Distance) | Power & Signal : 1.5sq x 3wire(Shield)/4~20mA.DC Signal, 2,000M UL2919 1Pair(Power supply 24V.DC)/RS-485 Modbus Signal, 1,000M
| 전선 도관(Conduit connection cable) | 3/4(22MM) PF, NPT
| 설치 방식(Mounting type) | Wall mounting
| 외함 재질(Material) | Cast Aluminum alloy – Detector Steel 분해 도장 – Case(Option)
| 취부 BRACkET 재질(Material) | SUS 304
| 방폭 승인(Approval) | Ex d ⅡC T6(IP66) (KOSHA) – Detector Ex d ⅡB+H2 T6(KOSHA) – Terminal box with pump
| 외형 치수(Dimension) | 500(W) × 430(H) × 146.1(D)
| 무게(Weight) | 25.00Kgs
