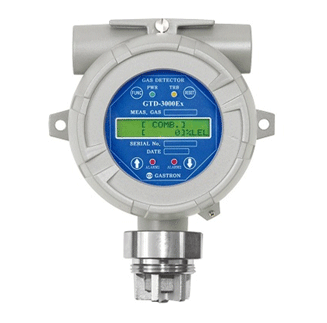

인텔리전트형 가연성 가스감지기
인텔리전트형 가연성 가스감지기
관련링크
본문
▷ 내압방폭 구조로서 폭발 위험지역에 설치하여 가연성 가스를 연속적으로 감지
▷ 마이크로프로세서를 적용한 자기 진단 기능 내장
▷ 다양한 감지원리 적용으로 저농도에서 고농도까지의 가연성 가스를 측정
▷ 안정된 품질과 사용 수명이 검증된 감지원리 적용
▷ Back-Light를 내장한 LCD or OLED 표시
▷ 마그네틱 바를 이용하여 LCD or OLED표시창과 1:1 대화 방식의 원격 교정 및 프로그램 설정
▷ 2단 경보와 1개의 고장표시 및 릴레이 접점 출력
▷ 4-20mA DC 출력 신호
▷ RS-485 Modbus Serial 통신으로 모니터링 시스템 구축 용이
▷ 작업자 1인으로 교정 및 유지보수
| INTELLIGENT &LOCAL DISPLAY TYPE FLAMMABLE GAS DETECTOR |
Model | GTD-3000Ex |
Measuring gas | Flammable gases (LNG, LPG, H2, Methane, Buthane &etc) |
Measuring type | Diffusion type |
Measuring method | Catalytic cell Hot wire semiconductor cell Thermal conductivity cell |
Measuring range | 0~100% LEL 0~2000ppm 0~100% Vol |
Response time | 〈 15sec / 90% scale |
Accuracy | ±3% / Full scale |
Parameter control | Non intrusive control with a Magnet (calibration, maintenance, alarm setting) |
Operation mode display | 4-LED (Power, 2-stage alarm, 1-trouble) |
Measuring value display | LCD display (Built in back light 2-Line, 16 characters) / OLED Tpye (Option) |
Alarm signal output | 250V 1A / 3-SPST relay contact (2-stage alarm, 1-trouble) |
Output signal | Analog : Measuring signal : 4-20mA DC |
Maintenance signal : 3mA DC | |
Calibration signal : 3mA DC | |
Fault signal : 0mA DC | |
Digital : RS-485 Modbus(Option) | |
Cable/Distance | Power + Signal cable : 3-wire 〉1.5sq (AWG16) / 2500m max. |
RS-485 data communication cable : 1 pair (UL2919 RS-485) / 1000m max | |
Conduit connection | G. Rc. NPT 1/2" &3/4" (G 3/4" : standard) |
Mounting type | 2" Pole mount, Wall mount, Duct mount |
Operating temperature | -20℃ ~ +60℃ |
Operating humidity | 5 ~ 99%.RH (non-condensing) |
Operating power | 18 ~ 31V DC (24V DC normal) / 250mA |
Dimensions | 156 x 186 x 110 (W x H x D)mm |
Weight | 1.8kg |
Approval | Explosion proof type (Ex d IIC T6, IP65) KCs |
Explosion proof type (Ex d IIC T5 Gb) NEPSI | |
CE (EN 50270:2006) |
