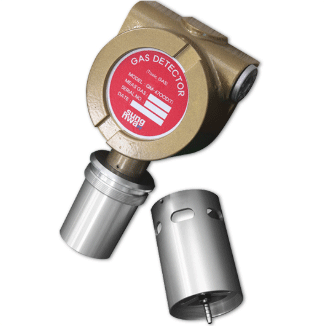

QM-4700D(IR)

IR(Infrared) Gas Detector
■ 전송출력 내장형 TRANSMITTER(4~20mA.DC)
■ 규격(MODEL) : QM-4700D(IR)

제품의특징 (FEATURES)

◉ 가연성, CO2, CO 가스를 연속적으로 검지
◉ 최적의 가스 측정 솔루션 제공
◉ 최신 기술 적외선식 측정 원리
◉ 5년 이상 안정된 수명
◉ 전용 센서 적용으로 오동작 없음
◉ 1인 교정 및 유지 보수
◉ 아날로그 표준 출력(4~20mA.DC) 신호를 DCS & PLC 모니터링 시스템에 연결
◉ 내압방폭구조

사양 (SPECIFICATION)

| 제품 규격(Model No.) | QM-4700D(IR)
| 측정 가스(Measuring gas) | 가연성 가스(Flammable GAS), CH4, C2H2, etc. 유독성 가스(Toxic GAS), CO2, CO, N2O, etc.
| 측정 범위(Measuring range) | 0~100%(LEL) – 가연성 0~PPM – 유독성
| 측정 방식(Measuring method) | 대기확산적외선식(Diffusion infrared type)
| 측정 신호(Measuring signal) | 4~20mA.DC
| 응답 속도(Response time) | 5초 이내(Less than 5sec)
| 허용 오차(Accuracy) | ±3%/Full scale
| 작동 온도/습〮도(Operating Temp´/Humi´) | -40℃~+60℃/95% RH(Non-condensing)
| 작동 전원(Operating power) | 24V.DC
| 소비 전력(Consumption electric power) | 1W(Max)
| 케이블/전송 거리(Cable/Distance) | F-CVVS(Shield) 1.5sq × 3wire/Normal 500M
| 전선 도관(Conduit connection cable) | 3/4(22MM) PF, NPT, Standard
| 설치 방식(Mounting type) | Wall mounting or 2″ Pole, Duct mounting
| 방폭 승인(Approval) | Ex d ⅡC T6(KOSHA)
| 외형 치수(Dimension) | 126(W) × 227(H) × 75.5(D)
| 무게(Weight) | 1.15Kgs
